10 LOWER SHAFT MECHANISM

Раздел деталировки поможет вам найти необходимую деталь на схеме.

Далее вы можете заказать ее у нас добавив в корзину и отправив заказ.

Если вы не смогли найти свою швейную машину в наших каталогах, то напишите нам на почту 363030@mail.ru с темой деталировки указав марку и модель.

Мы постараемся найти ее в бумажном виде и сделать цифровой каталог для вашего удобства.



Страницы
1 MACHINE BOBY
2 UPPER SHAFT MECHANISM
3 NEEDLE BAR ROCKING MECHANISM
4 NEEDLE BAR ROCKING MECHANISM
5 PRESSER FOOT MECHANISM
6 FEED MECHANISM
7 NEEDLE BAR FLIP-UP MECHANISM
8 FEED SHAFT MECHANISM
9 QUICK REVER SE MECHANISM (THREAD TR IMMER)
10 LOWER SHAFT MECHANISM
11 ROTARY HOOK MECHANISM
12 LUBRICATION
13 THREADING MECHANISM
14 THREAD TRIMMER MECHANISM (THREAD TRIMMER)
15 TENSION RELEASE MECHANISM (THREAD TRIMMER)
16 Synchronizer(THREAD TRIMMER)
17 THREAD WIPER MECHANISM (THREAD TRIMMER)
18 QUICK REVERSE SWITCH MECHANISM (THREAD TRIMMER)
19 GAUGE PARTS
20 ACCESSORIES
Схема деталировки

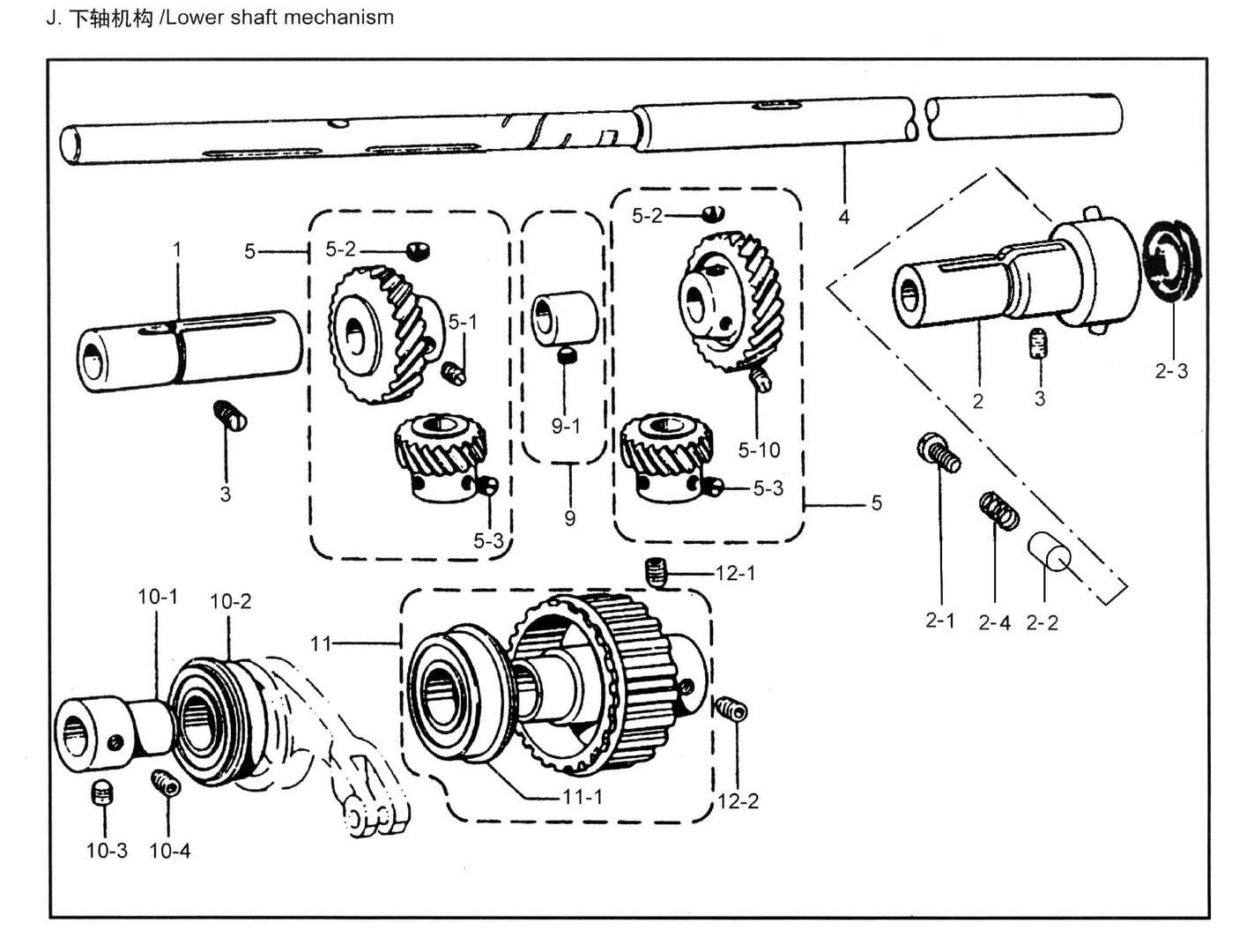

10 LOWER SHAFT MECHANISM фото
# Запчасть
1 JK 5842 11603008 S38293000Rotary hook base bush (L)
В корзину
2 JK 5842 11603009 S38249001Rotary hook base bush (R)
В корзину
2.1 JK 5842 116S30004 S38442001винт
В корзину
2.2 JK 5842 11620001 144875001Pin
В корзину
2.3 JK 5842 11622002 Oil seal
В корзину
2.4 JK 5842 11627004 S38268001Spring
В корзину
3 JK 5842 116S14001 14781032Set винт 6. 35
В корзину
4 JK 5842 11602009 S38252001Lower shaft (for standard)
В корзину
4.1 JK 5842 12002003 S38253001Lower shaft (for thread trimmer)
В корзину
5 JK 5842 11625001 S12445001Spiral gear assembly (A)
В корзину
9 JK 5842 11610004 181486001Vertical feed eccentric wheel
В корзину
9.1 JK 5842 116S15004 112684001Set винт 6. 35
В корзину
10.1 JK 5842 11603010 S07447001Ball bearing rush
В корзину
10.2 JK 5842 B10002 72600480Ball bearing 6004ZZNR
В корзину
10.3 JK 5842 116S14006 14771022Set винт 6. 35
В корзину
10.4 JK 5842 116S14005 148821001Set винт 6. 35
В корзину
11 JK 5842 11635004 S38237001Timing pulley (D) assembly
В корзину
11.1 JK 5842 B10001 158115001Ball bearing 6204ZZNR
В корзину
12.1 JK 5842 116S14005 14771022Set винт 6. 35
В корзину
12.2 JK 5842 116S14006 148821001Set винт 6. 35
В корзину
