4 CRANKSHAFT DRIVE MECHANISM

Раздел деталировки поможет вам найти необходимую деталь на схеме.

Далее вы можете заказать ее у нас добавив в корзину и отправив заказ.

Если вы не смогли найти свою швейную машину в наших каталогах, то напишите нам на почту 363030@mail.ru с темой деталировки указав марку и модель.

Мы постараемся найти ее в бумажном виде и сделать цифровой каталог для вашего удобства.



Страницы
1 MACHINE BED FRAME
2 COVER
3 COVER (2)
4 CRANKSHAFT DRIVE MECHANISM
5 NEEDLE DRIVE MECHANISM
6 UPPER LOOPER DRIVE MECHANISM
7 LOWER LOOPER DRIVE MECHANISM
8 FEED MECHANISM (1)
9 FEED MECHANISM (2)
10 KNIFE DRIVE MECHANISM
11 PRESSER FOOT MECHANISM
12 THREAD TENSION MECHANISM
13 THREAD TAKEUP & THREAD GUIDE
14 LUBRICATION MECHANISM
15 LUBRICATION MECHANISM (2)
16 H.R DEVICE
17 THREAD STAND
18 OIL TANK BRACKET
19 STRAIGHT DRIVE FRAME
20 APPENDIX 1
21 APPENDIX 2
22 APPENDIX 3
23 APPENDIX 4
24 APPENDIX 5
Схема деталировки

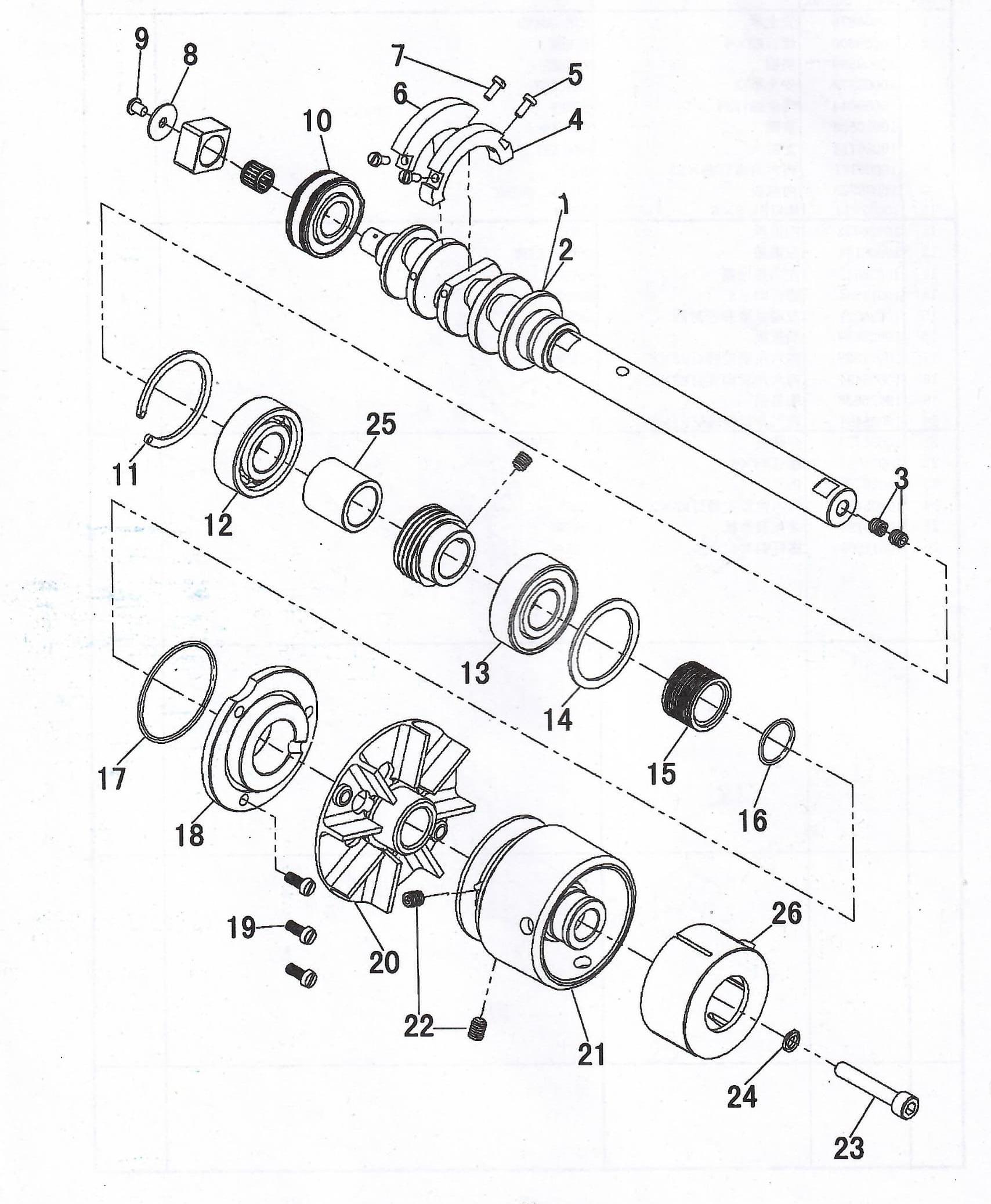

4 CRANKSHAFT DRIVE MECHANISM фото
# Запчасть
1 ZJ-900S 10026675CRANKSHAFT
В корзину
2 ZJ-900S 10030509CRANKSHAFT
В корзину
3 ZJ-900S 10012865ВИНТ
В корзину
4 ZJ-900S 10009402BALANCE WEIGHT
В корзину
5 ZJ-900S 10003001ВИНТ
В корзину
6 ZJ-900S 10026660BALANCE WEIGHT
В корзину
7 ZJ-900S 10003001ВИНТ
В корзину
8 ZJ-900S 10026719WASHER
В корзину
9 ZJ-900S 10010594ВИНТ
В корзину
10 ZJ-900S 10025895BALL BEARING
В корзину
11 ZJ-900S 10008898RING
В корзину
12 ZJ-900S 10009780BALL BEARING
В корзину
13 ZJ-900S 10003543BALL BEARING
В корзину
14 ZJ-900S 10009361WASHER
В корзину
15 ZJ-900S 10040344OIL SEAL
В корзину
16 ZJ-900S 100093600 RING
В корзину
17 ZJ-900S 100093590 RING
В корзину
18 ZJ-900S 10038543RIGHT COVER
В корзину
19 ZJ-900S 10009104ВИНТ
В корзину
20 ZJ-900S 10009478FAN ASSY
В корзину
21 ZJ-900S MACHINE PULLEY
В корзину
22 ZJ-900S 10009187ВИНТ
В корзину
23 ZJ-900S 10014387BOLT
В корзину
24 ZJ-900S 10003249WASHER
В корзину
25 ZJ-900S 10026770SPACER
В корзину
26 ZJ-900S 10014397COVER
В корзину
