4 PRESSER BAR VERTICAL SHAFT AND HOOK SHAFT MECHANISM

Раздел деталировки поможет вам найти необходимую деталь на схеме.

Далее вы можете заказать ее у нас добавив в корзину и отправив заказ.

Если вы не смогли найти свою швейную машину в наших каталогах, то напишите нам на почту 363030@mail.ru с темой деталировки указав марку и модель.

Мы постараемся найти ее в бумажном виде и сделать цифровой каталог для вашего удобства.



Страницы
1 ARM BED AND ITS ACCESSORIES
2 ARM SHAFT NEEDLE BAR AND GUIDE MECHANISM
3 ARM SHAFT NEEDLE BAR AND GUIDE MECHANISM
4 PRESSER BAR VERTICAL SHAFT AND HOOK SHAFT MECHANISM
5 STITCH LENGTH REGULATING MECHANISM
6 FEEDING AND FEED LIFTING MECHANISM
7 LOOPER MECHANISM
8 LUBRICATION MECHANISM
9 OIL RESERVOIR AND OTHER ACCESSORIES
Схема деталировки

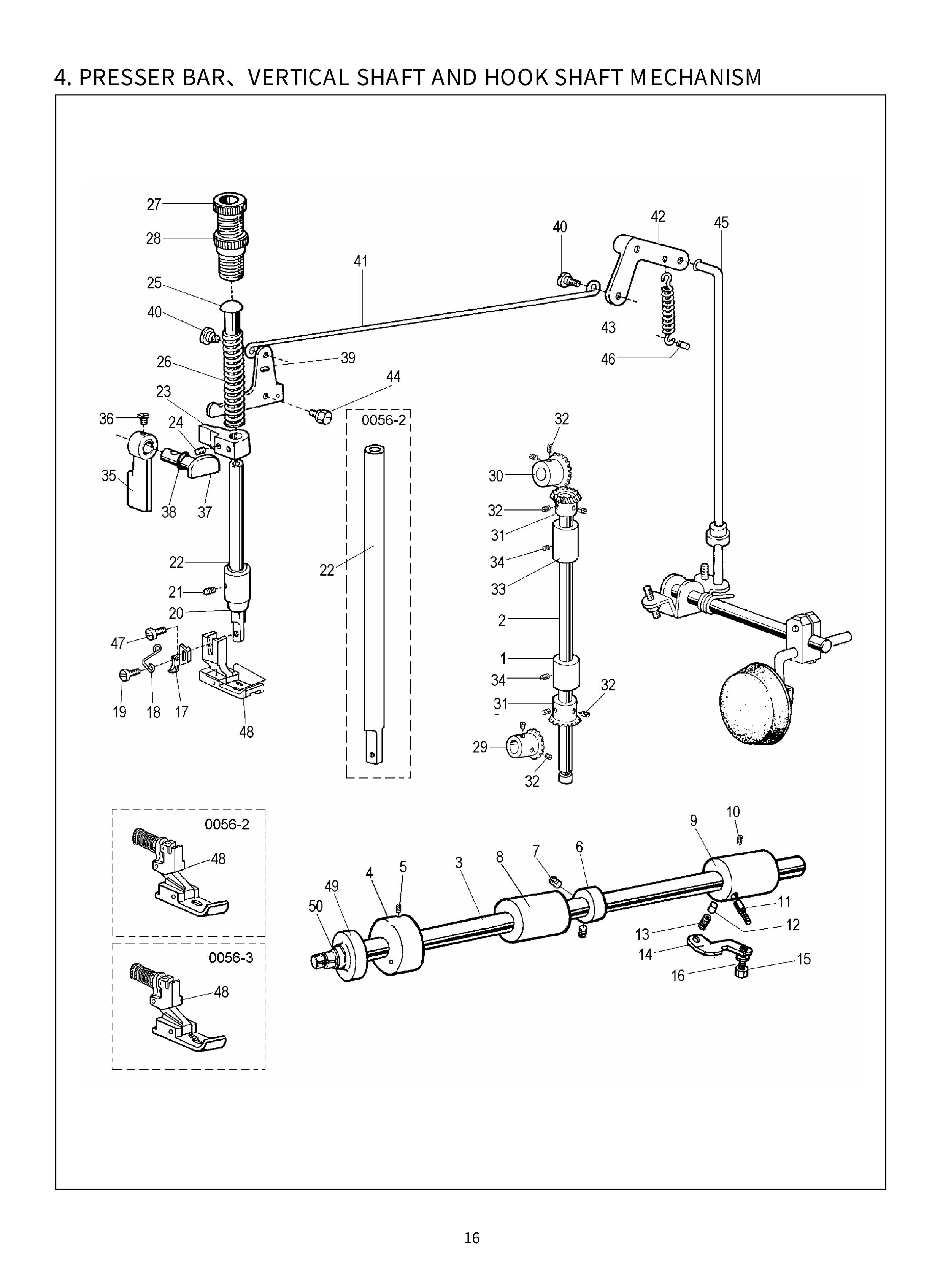

4 PRESSER BAR VERTICAL SHAFT AND HOOK SHAFT MECHANISM фото
# Запчасть
1 TYPICAL GK0056 022300112Vertical shaft bushing (lower)
В корзину
2 TYPICAL GK0056 158300002Vertical shaft
В корзину
3 TYPICAL GK0056 158300003Hook shaft
В корзину
4 TYPICAL GK0056 158300004Bushing (left)
В корзину
5 TYPICAL GK0056 020300007Screw
В корзину
6 TYPICAL GK0056 158300005Thrust collar
В корзину
8 TYPICAL GK0056 158300006Bushing (middle)
В корзину
9 TYPICAL GK0056 158300007Bushing (right)
В корзину
11 TYPICAL GK0056 022430002Oil pipe
В корзину
12 TYPICAL GK0056 036400015Plunger
В корзину
13 TYPICAL GK0056 036400016Plunger spring
В корзину
14 TYPICAL GK0056 158300008Guide plate
В корзину
15 TYPICAL GK0056 022820001Screw
В корзину
16 TYPICAL GK0056 S150601004Spring washer
В корзину
17 TYPICAL GK0056 158300010Cut knife
В корзину
18 TYPICAL GK0056 158300011Guide plate
В корзину
19 TYPICAL GK0056 028300034Screw
В корзину
20 TYPICAL GK0056 022700009Bushing
В корзину
21 TYPICAL GK0056 020300007Screw
В корзину
22 TYPICAL GK0056 158300012Presser bar
В корзину
22.1 TYPICAL GK0056 158900006Presser bar
В корзину
23 TYPICAL GK0056 158300013Presser bar lifting bracket
В корзину
25 TYPICAL GK0056 022700012Presser bar guide
В корзину
26 TYPICAL GK0056 022700013Presser spring
В корзину
27 TYPICAL GK0056 022750001--WPresser regulating thumb screw
В корзину
28 TYPICAL GK0056 022750002--WPresser regulating thumb nut
В корзину
29 TYPICAL GK0056 158340001Bevel gear for hook shaft
В корзину
30 TYPICAL GK0056 022301NBevel gear for arm shaft
В корзину
31 TYPICAL GK0056 022302NBevel gear for vertical shaft (upper)
В корзину
33 TYPICAL GK0056 022300111Vertical shaft bushing (upper)
В корзину
34 TYPICAL GK0056 020300007Screw
В корзину
35 TYPICAL GK0056 022710001Presser foot lifter
В корзину
36 TYPICAL GK0056 B040600294Screw
В корзину
37 TYPICAL GK0056 022700002Presser foot cam
В корзину
38 TYPICAL GK0056 S150651010Oil seal for presser foot cam
В корзину
39 TYPICAL GK0056 022721001Knee lifter lever (left)
В корзину
40 TYPICAL GK0056 022720002Hinge screw
В корзину
41 TYPICAL GK0056 022720003Knee lifter lever
В корзину
42 TYPICAL GK0056 158310001Knee lifter lever (right)
В корзину
43 TYPICAL GK0056 022730002Spring for knee lifter lever (right)
В корзину
44 TYPICAL GK0056 022730004Screw for knee lifter lever (right)
В корзину
45 TYPICAL GK0056 022730003Knee lifter lever
В корзину
46 TYPICAL GK0056 022700008Spring pin
В корзину
48 TYPICAL GK0056 158320100Presser foot assy(2mm)
В корзину
48.1 TYPICAL GK0056 158B11000Presser foot assy(3.2)
В корзину
48.2 TYPICAL GK0056 158B21000Presser foot assy(4.0)
В корзину
48.3 TYPICAL GK0056 158B31000Presser foot assy(4.8)
В корзину
48.4 TYPICAL GK0056 158B41000Presser foot assy(5.6)
В корзину
48.5 TYPICAL GK0056 158B51000Presser foot assy(7.9)
В корзину
48.6 TYPICAL GK0056 158B61000Presser foot assy(9.5)
В корзину
48.7 TYPICAL GK0056 158B71000Presser foot assy(l2.7)
В корзину
48.8 TYPICAL GK0056 158910000Presser foot assy
В корзину
48.9 TYPICAL GK0056 158A10000Presser foot assy
В корзину
49 TYPICAL GK0056 158331000Lower shaft oil seal
В корзину
50 TYPICAL GK0056 158330001Seal cover for hook shaft
В корзину
