5 BUTTON CLAMP MECHANISM

Раздел деталировки поможет вам найти необходимую деталь на схеме.

Далее вы можете заказать ее у нас добавив в корзину и отправив заказ.

Если вы не смогли найти свою швейную машину в наших каталогах, то напишите нам на почту 363030@mail.ru с темой деталировки указав марку и модель.

Мы постараемся найти ее в бумажном виде и сделать цифровой каталог для вашего удобства.



Страницы

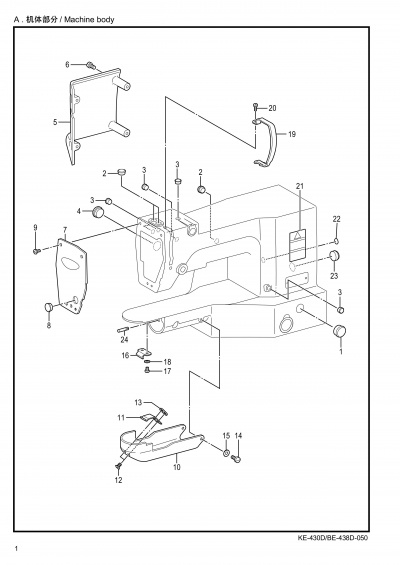

1 MACHINE BODY
2 UPPER SHAFT AND NEEDLE BAR MECHANISM

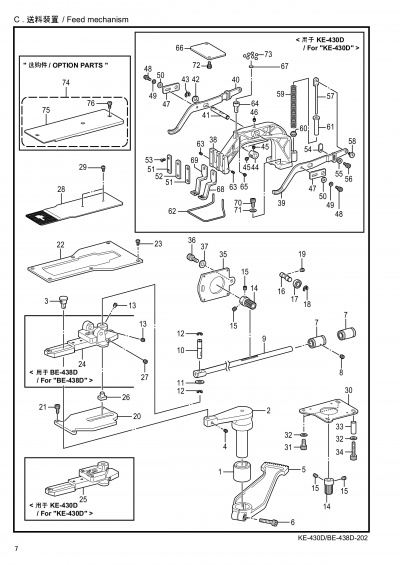

3 FEED MECHANISM
4 WORK CLAMP LIFTER MECHANISM
5 BUTTON CLAMP MECHANISM

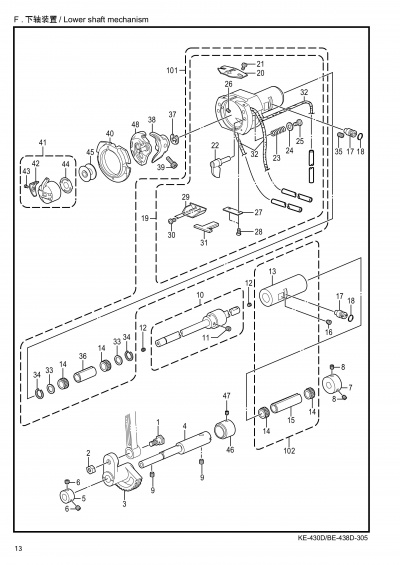

6 LOWER SHAFT MECHANISM
7 LUBRICATION
8 THREADING MECHANISM
9 BOBBIN WINDER MECHANISM

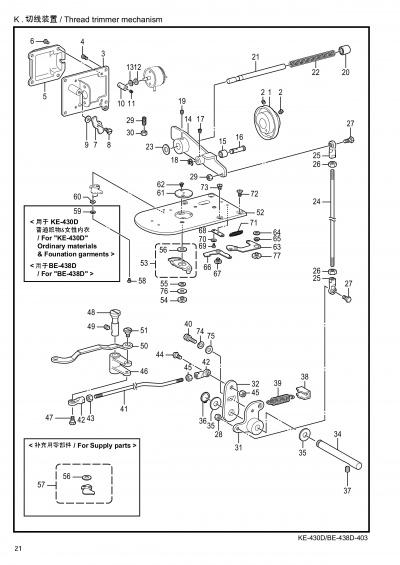

10 THREAD TRIMMER MECHANISM
11 THREAD WIPER MECHANISM
12 ENSI N EASE MECHANISM
13 THREAD NIPPER MECHANISM
14 ON RO BO MECHANISM
15 CONTROL BOX (PCB) MECHANISM

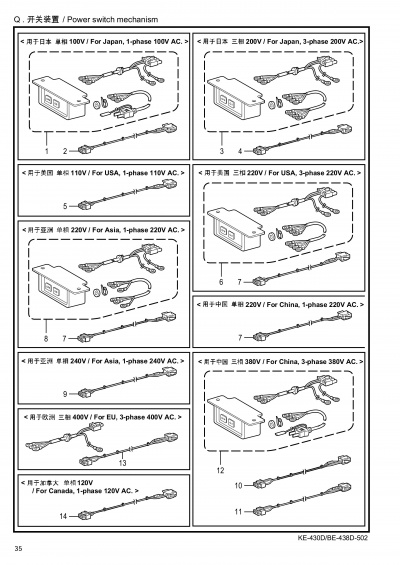

16 POWER SWITCH MECHANISM

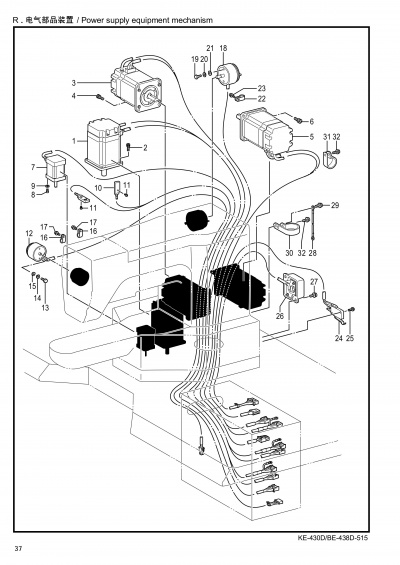

17 POWER SUPPLY EQUIPMENT MECHANISM

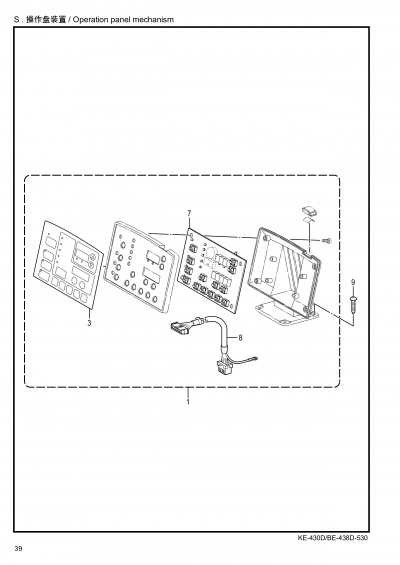

18 OPERATION PANEL MECHANISM
19 MOTOR MECHANISM
20 OOT S ITCH PE AL MECHANISM
21 AUXILIARY DEVICE
22 AUXILIARY DEVICE
23 ACCESSORIES
Схема деталировки
5 BUTTON CLAMP MECHANISM фото
# Запчасть
1 HIGHTEX 430HM 153830000BUTTON CLAMP HOLDER
В корзину
2 HIGHTEX 430HM 153827001BUTTON CLAMP HOLDER SHAFT
В корзину
3 HIGHTEX 430HM 14680632SET SCREW, SOCKET SM4.37-40X6
В корзину
4 HIGHTEX 430HM 151968001BUTTON CLAMP HOLDER HOOK ASSY
В корзину
5 HIGHTEX 430HM 151969001B-CLAMP HOLDER HOOK
В корзину
6 HIGHTEX 430HM 107744001ROLLER
В корзину
7 HIGHTEX 430HM 153484001WASHER, PLAIN 4.76
В корзину
8 HIGHTEX 430HM 105234003NUT SM4.37
В корзину
10 HIGHTEX 430HM 17711412BOLT, SM4.76-32X14
В корзину
11 HIGHTEX 430HM 146354001WASHER, PLAIN 5
В корзину
12 HIGHTEX 430HM 146994001NUT, ROUND SM6.35-40
В корзину
13 HIGHTEX 430HM 115148201ADJUSTING SCREW, SM6.35-40
В корзину
14 HIGHTEX 430HM 115147001COMPRESSION SPRING
В корзину
15 HIGHTEX 430HM S49998001FINGER GUARD
В корзину
16 HIGHTEX 430HM 11679312SET SCREW, (FT) SM3.57
В корзину
17 HIGHTEX 430HM S59315001BUTTON CLAMP ASSY, 2A
В корзину
18 HIGHTEX 430HM S52093001BUTTON CLAMP BASE
В корзину
19 HIGHTEX 430HM S59316001BUTTON CLAMP, 2AL
В корзину
20 HIGHTEX 430HM S59317001BUTTON CLAMP, 2AR
В корзину
21 HIGHTEX 430HM 115156001BUTTON CLAMP GUIDE PIN
В корзину
22 HIGHTEX 430HM 47250642PIN, SPRING ROLLAW2.5
В корзину
23 HIGHTEX 430HM S59318001BUTTON CLAMP 2AL PLATE SPRING
В корзину
24 HIGHTEX 430HM S59319001BUTTON CLAMP 2AR PLATE SPRING
В корзину
25 HIGHTEX 430HM 62680512SCREW, PAN SM4.37-40X5
В корзину
26 HIGHTEX 430HM 115158001SHOULDER SCREW, SM4.76
В корзину
27 HIGHTEX 430HM S59320001BUTTTON CLANP, 2AM
В корзину
28 HIGHTEX 430HM S03659001BUTTON CLAMP PLATE CAM
В корзину
29 HIGHTEX 430HM 62680812SCREW, PAN SM4.37-40X8
В корзину
30 HIGHTEX 430HM S03468101SCREW, SM4.37
В корзину
31 HIGHTEX 430HM S03657001NUT, ROUND SM4.37
В корзину
32 HIGHTEX 430HM S59321001SPRING
В корзину
33 HIGHTEX 430HM 115164101BUTTON CLAMP ADJUSTING PLATE
В корзину
34 HIGHTEX 430HM 115165001SHOULDER SCREW, SM4.37
В корзину
36 HIGHTEX 430HM S52072001BUTTON CLAMP SPACER, BL
В корзину
37 HIGHTEX 430HM S52076001BUTTON CLAMP SPACER, BR
В корзину
38 HIGHTEX 430HM S01694001SCREW, FLAT SM2.38X4
В корзину
39 HIGHTEX 430HM S52071001OPTION PARTS BUTTON CLAMP SPACER, AL
В корзину
40 HIGHTEX 430HM S52075001BUTTON CLAMP SPACER, AR
В корзину
41 HIGHTEX 430HM S52072001BUTTON CLAMP SPACER, BL
В корзину
42 HIGHTEX 430HM S52076001BUTTON CLAMP SPACER, BR
В корзину
43 HIGHTEX 430HM S52073001BUTTON CLAMP SPACER, CL
В корзину
44 HIGHTEX 430HM S52077001BUTTON CLAMP SPACER, CR
В корзину
45 HIGHTEX 430HM S52074001BUTTON CLAMP SPACER, DL
В корзину
46 HIGHTEX 430HM S52078001BUTTON CLAMP SPACER, DR
В корзину
