7 LUBRICATION

Раздел деталировки поможет вам найти необходимую деталь на схеме.

Далее вы можете заказать ее у нас добавив в корзину и отправив заказ.

Если вы не смогли найти свою швейную машину в наших каталогах, то напишите нам на почту 363030@mail.ru с темой деталировки указав марку и модель.

Мы постараемся найти ее в бумажном виде и сделать цифровой каталог для вашего удобства.



Страницы
1 MACHINE BODY 1 MACHINE BODY
2 UPPER SHAFT AND NEEDLE BAR MECHANISM 2 UPPER SHAFT AND NEEDLE BAR MECHANISM
3 FEED MECHANISM 3 FEED MECHANISM
4 WORK CLAMP LIFTER MECHANISM 4 WORK CLAMP LIFTER MECHANISM
5 BUTTON CLAMP MECHANISM 5 BUTTON CLAMP MECHANISM
6 LOWER SHAFT MECHANISM 6 LOWER SHAFT MECHANISM
7 LUBRICATION 7 LUBRICATION
8 THREADING MECHANISM 8 THREADING MECHANISM
9 BOBBIN WINDER MECHANISM 9 BOBBIN WINDER MECHANISM
10 THREAD TRIMMER MECHANISM 10 THREAD TRIMMER MECHANISM
11 THREAD WIPER MECHANISM 11 THREAD WIPER MECHANISM
12 ENSI N EASE MECHANISM 12 ENSI N EASE MECHANISM
13 THREAD NIPPER MECHANISM 13 THREAD NIPPER MECHANISM
14 ON RO BO MECHANISM 14 ON RO BO MECHANISM
15 CONTROL BOX (PCB) MECHANISM 15 CONTROL BOX (PCB) MECHANISM
16 POWER SWITCH MECHANISM 16 POWER SWITCH MECHANISM
17 POWER SUPPLY EQUIPMENT MECHANISM 17 POWER SUPPLY EQUIPMENT MECHANISM
18 OPERATION PANEL MECHANISM 18 OPERATION PANEL MECHANISM
19 MOTOR MECHANISM 19 MOTOR MECHANISM
20 OOT S ITCH PE AL MECHANISM 20 OOT S ITCH PE AL MECHANISM
21 AUXILIARY DEVICE 21 AUXILIARY DEVICE
22 AUXILIARY DEVICE 22 AUXILIARY DEVICE
23 ACCESSORIES 23 ACCESSORIES

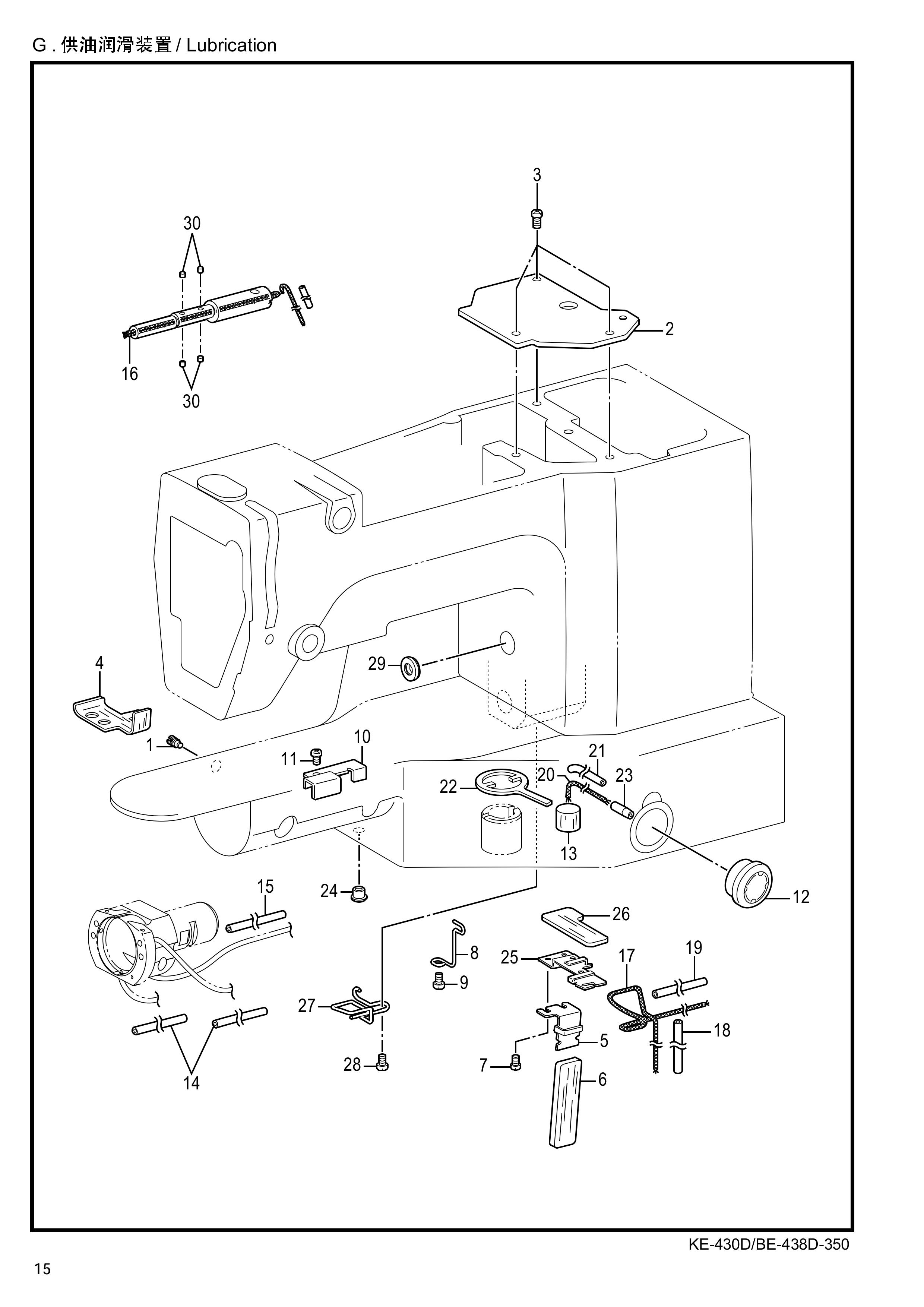

Схема деталировки
7 LUBRICATION фото
# Запчасть
1 HIGHTEX 430HM SA3244001SET SCREW
В корзину
2 HIGHTEX 430HM SA3245001CRANK COVER
В корзину
3 HIGHTEX 430HM 62061016SCREW, PAN M6X10
В корзину
4 HIGHTEX 430HM SA3279001FELT
В корзину
5 HIGHTEX 430HM SA3503201LOWER SHAFT WICK SUPPORT
В корзину
6 HIGHTEX 430HM SA3504201LOWER SHAFT GEAR FELT
В корзину
7 HIGHTEX 430HM 62400616SCREW, PAN M4X6
В корзину
8 HIGHTEX 430HM SA3282001CORD HOLDER,A
В корзину
9 HIGHTEX 430HM 62060816SCREW, PAN M6X8
В корзину
10 HIGHTEX 430HM SA3249001OIL TUBE SUPPORT
В корзину
11 HIGHTEX 430HM 62400616SCREW, PAN M4X6
В корзину
12 HIGHTEX 430HM S49992000OIL GAUGE WINDOW
В корзину
13 HIGHTEX 430HM SA3379001FELT
В корзину
14 HIGHTEX 430HM S50529000OIL TUBE, L=320
В корзину
15 HIGHTEX 430HM S28415000OIL TUBE (L=225)
В корзину
16 HIGHTEX 430HM S45849000WICK, L=300
В корзину
17 HIGHTEX 430HM 153922001WICK L=500
В корзину
18 HIGHTEX 430HM SA1302001VINYL TUBE
В корзину
19 HIGHTEX 430HM S56877000OIL TUBE
В корзину
20 HIGHTEX 430HM S59886001FELT, L=360
В корзину
21 HIGHTEX 430HM 143671000OIL TUBE
В корзину
22 HIGHTEX 430HM SA3287001X-FEED LEVER FELT
В корзину
23 HIGHTEX 430HM S07333001OIL FEEDING PIPE, S
В корзину
24 HIGHTEX 430HM 146080000CORD BUSH
В корзину
25 HIGHTEX 430HM SA3246001GEAR WICK SUPPORT
В корзину
26 HIGHTEX 430HM SA3280001GEAR FELT
В корзину
27 HIGHTEX 430HM SA4221001CORD HOLDER,B
В корзину
28 HIGHTEX 430HM 62060816SCREW,PAN M6X8
В корзину
29 HIGHTEX 430HM SA4222001FELT
В корзину
30 HIGHTEX 430HM 153050000S-RACE BASE FELT
В корзину
