10 THREAD TRIMMER MECHANISM

Раздел деталировки поможет вам найти необходимую деталь на схеме.

Далее вы можете заказать ее у нас добавив в корзину и отправив заказ.

Если вы не смогли найти свою швейную машину в наших каталогах, то напишите нам на почту 363030@mail.ru с темой деталировки указав марку и модель.

Мы постараемся найти ее в бумажном виде и сделать цифровой каталог для вашего удобства.



Страницы
1 MACHINE BODY
2 UPPER SHAFT AND NEEDLE BAR MECHANISM
3 FEED MECHANISM
4 WORK CLAMP LIFTER MECHANISM
5 BUTTON CLAMP MECHANISM
6 LOWER SHAFT MECHANISM
7 LUBRICATION
8 THREADING MECHANISM
9 BOBBIN WINDER MECHANISM
10 THREAD TRIMMER MECHANISM
11 THREAD WIPER MECHANISM
12 ENSI N EASE MECHANISM
13 THREAD NIPPER MECHANISM
14 ON RO BO MECHANISM
15 CONTROL BOX (PCB) MECHANISM
16 POWER SWITCH MECHANISM
17 POWER SUPPLY EQUIPMENT MECHANISM
18 OPERATION PANEL MECHANISM
19 MOTOR MECHANISM
20 OOT S ITCH PE AL MECHANISM
21 AUXILIARY DEVICE
22 AUXILIARY DEVICE
23 ACCESSORIES

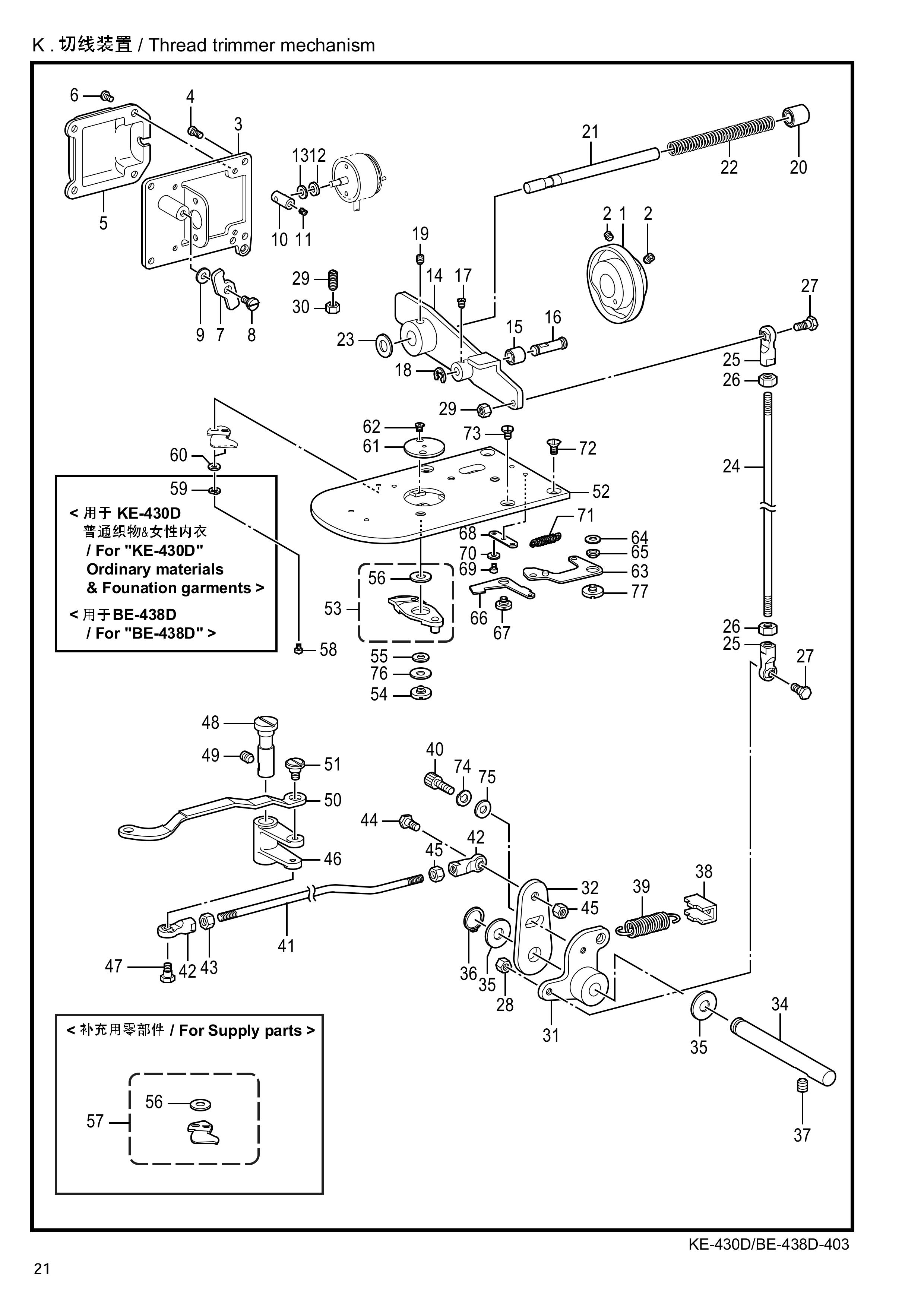

Схема деталировки
10 THREAD TRIMMER MECHANISM фото
# Запчасть
1 HIGHTEX 430HM SA3301101THREAD TRIMMER CAM
В корзину
2 HIGHTEX 430HM S23651001SET SCREW, SOCKET (FT) M6X6
В корзину
3 HIGHTEX 430HM SA3304101SETTING PLATE ,SOLENOID
В корзину
4 HIGHTEX 430HM 062400816SCREW, PAN M4X8
В корзину
5 HIGHTEX 430HM SA3303001TR-SOLENOID COVER
В корзину
6 HIGHTEX 430HM 60400516SCREW, BIND M4X5
В корзину
7 HIGHTEX 430HM SA3305001PUSHING LEVER,DRIVING LEVER
В корзину
9 HIGHTEX 430HM S39690021WASHER
В корзину
10 HIGHTEX 430HM SA3307001SOLENOID LEVER
В корзину
11 HIGHTEX 430HM 12400436SET SCREW, SOCKET (FT) M4X4
В корзину
13 HIGHTEX 430HM S02652001WASHER
В корзину
14 HIGHTEX 430HM SA3309001TR-DRIVING LEVER
В корзину
15 HIGHTEX 430HM SA3310001COLLAR.TR-TRIMMER
В корзину
16 HIGHTEX 430HM SA3311001COLLAR SHAFT
В корзину
19 HIGHTEX 430HM S23651001SET SCREW, SOCKET (FT) M6X6
В корзину
20 HIGHTEX 430HM 231071001BUSH, 8X15
В корзину
21 HIGHTEX 430HM SA3312001GUIDE SHAFT
В корзину
22 HIGHTEX 430HM SA3313101SPRING,COMPRESSION
В корзину
23 HIGHTEX 430HM 154596000CUSHION
В корзину
24 HIGHTEX 430HM SA3315001THREAD TRIMMER RODV
В корзину
25 HIGHTEX 430HM S32465001BALL JOINT ASSY
В корзину
27 HIGHTEX 430HM S32462001SHOULDER SCREW, В ;M6
В корзину
28 HIGHTEX 430HM 21060306NUT, 3 M6
В корзину
29 HIGHTEX 430HM S25475001SET SCREW, M6X19
В корзину
31 HIGHTEX 430HM SA4546001THREAD TRIMMER LEVER V
В корзину
32 HIGHTEX 430HM SA3317001THREAD TRIMMER LEVER H
В корзину
34 HIGHTEX 430HM SA3319101SHAFT.TR-TRIMMER LEVER
В корзину
35 HIGHTEX 430HM SA4545001SPECER
В корзину
36 HIGHTEX 430HM 48080142RETAINING RING EXTERNAL C8
В корзину
38 HIGHTEX 430HM SA3320101SPRING HOOK
В корзину
39 HIGHTEX 430HM SA3321001SPRING,EXTENSION
В корзину
40 HIGHTEX 430HM 18501232BOLT, SOCKET M5X12
В корзину
41 HIGHTEX 430HM SA3323001THREAD TRIMMER ROD H
В корзину
42 HIGHTEX 430HM S32465001BALL JOINT ASSY
В корзину
44 HIGHTEX 430HM S32462001SHOULDER SCREW, В ;M6
В корзину
45 HIGHTEX 430HM 21060306NUT, 3 M6
В корзину
46 HIGHTEX 430HM SA3324001MOVING KNIFE LEVER
В корзину
47 HIGHTEX 430HM SA3325001SHOULDER SCREW,6.35-6
В корзину
48 HIGHTEX 430HM SA3326001SHAFT,M-KNIFE LEVER
В корзину
50 HIGHTEX 430HM SA3327101M-KNIFE CONNECTING PLATE
В корзину
51 HIGHTEX 430HM SA4354001SHOULDER SCREW ,6-1.8
В корзину
52 HIGHTEX 430HM SA3655001NEEDLE PLATE,SC
В корзину
53 HIGHTEX 430HM SA6429001 MOVABLE KNIFE SET F-SC
В корзину
53 HIGHTEX 430HM SA6596001 MOVABLE KNIFE SET F
В корзину
53 HIGHTEX 430HM SA6432001 MOVABLE KNIFE SET F-SCS
В корзину
54 HIGHTEX 430HM SA4518001MOVABLE KNIFE SHOULDER SCREW
В корзину
55 HIGHTEX 430HM S00705001MOVABLE KNIFE COLLAR
В корзину
57 HIGHTEX 430HM SA6597001FIXED KNIFE SET F
В корзину
57 HIGHTEX 430HM SA6431001 KNIFE SET F-SC
В корзину
58 HIGHTEX 430HM 062300416SCREW, PAN M3X4
В корзину
59 HIGHTEX 430HM 028030246WASHER,SPRING2-3
В корзину
60 HIGHTEX 430HM 025030236WASHER, PLAIN M 3
В корзину
61 HIGHTEX 430HM * P. 53NEEDLE HOLE PLATE
В корзину
62 HIGHTEX 430HM 100360003SCREW
В корзину
63 HIGHTEX 430HM SA3337001THREAD NIPPER ASSY D
В корзину
64 HIGHTEX 430HM SA4330001SPACERJHREAD NIPPER
В корзину
65 HIGHTEX 430HM SA4329001COLLARJHREAD NIPPER
В корзину
66 HIGHTEX 430HM SA3341001THREAD NIPPER U
В корзину
67 HIGHTEX 430HM SA3342001SHOULDER SCREW,6-0.9
В корзину
68 HIGHTEX 430HM SA3343001PLATE,SPRING HOOK
В корзину
69 HIGHTEX 430HM 062300416SCREW, PAN M3X4
В корзину
70 HIGHTEX 430HM 025030236WASHER, PLAIN M 3
В корзину
71 HIGHTEX 430HM SA3344001SPRING,EXTENSION
В корзину
73 HIGHTEX 430HM SA3538001SCREW,M4X8
В корзину
74 HIGHTEX 430HM 28050246WASHER SPRING 2-5
В корзину
75 HIGHTEX 430HM 146352002WASHER,PLAIN 5
В корзину
76 HIGHTEX 430HM SA4519001THRUST WASHER
В корзину
77 HIGHTEX 430HM SA3333001THREAD NIPPER SHOULDER SCREW
В корзину
