11 THREAD WIPER MECHANISM

Раздел деталировки поможет вам найти необходимую деталь на схеме.

Далее вы можете заказать ее у нас добавив в корзину и отправив заказ.

Если вы не смогли найти свою швейную машину в наших каталогах, то напишите нам на почту 363030@mail.ru с темой деталировки указав марку и модель.

Мы постараемся найти ее в бумажном виде и сделать цифровой каталог для вашего удобства.



Страницы
1 MACHINE BODY 1 MACHINE BODY
2 UPPER SHAFT AND NEEDLE BAR MECHANISM 2 UPPER SHAFT AND NEEDLE BAR MECHANISM
3 FEED MECHANISM 3 FEED MECHANISM
4 WORK CLAMP LIFTER MECHANISM 4 WORK CLAMP LIFTER MECHANISM
5 BUTTON CLAMP MECHANISM 5 BUTTON CLAMP MECHANISM
6 LOWER SHAFT MECHANISM 6 LOWER SHAFT MECHANISM
7 LUBRICATION 7 LUBRICATION
8 THREADING MECHANISM 8 THREADING MECHANISM
9 BOBBIN WINDER MECHANISM 9 BOBBIN WINDER MECHANISM
10 THREAD TRIMMER MECHANISM 10 THREAD TRIMMER MECHANISM
11 THREAD WIPER MECHANISM 11 THREAD WIPER MECHANISM
12 ENSI N EASE MECHANISM 12 ENSI N EASE MECHANISM
13 THREAD NIPPER MECHANISM 13 THREAD NIPPER MECHANISM
14 ON RO BO MECHANISM 14 ON RO BO MECHANISM
15 CONTROL BOX (PCB) MECHANISM 15 CONTROL BOX (PCB) MECHANISM
16 POWER SWITCH MECHANISM 16 POWER SWITCH MECHANISM
17 POWER SUPPLY EQUIPMENT MECHANISM 17 POWER SUPPLY EQUIPMENT MECHANISM
18 OPERATION PANEL MECHANISM 18 OPERATION PANEL MECHANISM
19 MOTOR MECHANISM 19 MOTOR MECHANISM
20 OOT S ITCH PE AL MECHANISM 20 OOT S ITCH PE AL MECHANISM
21 AUXILIARY DEVICE 21 AUXILIARY DEVICE
22 AUXILIARY DEVICE 22 AUXILIARY DEVICE
23 ACCESSORIES 23 ACCESSORIES

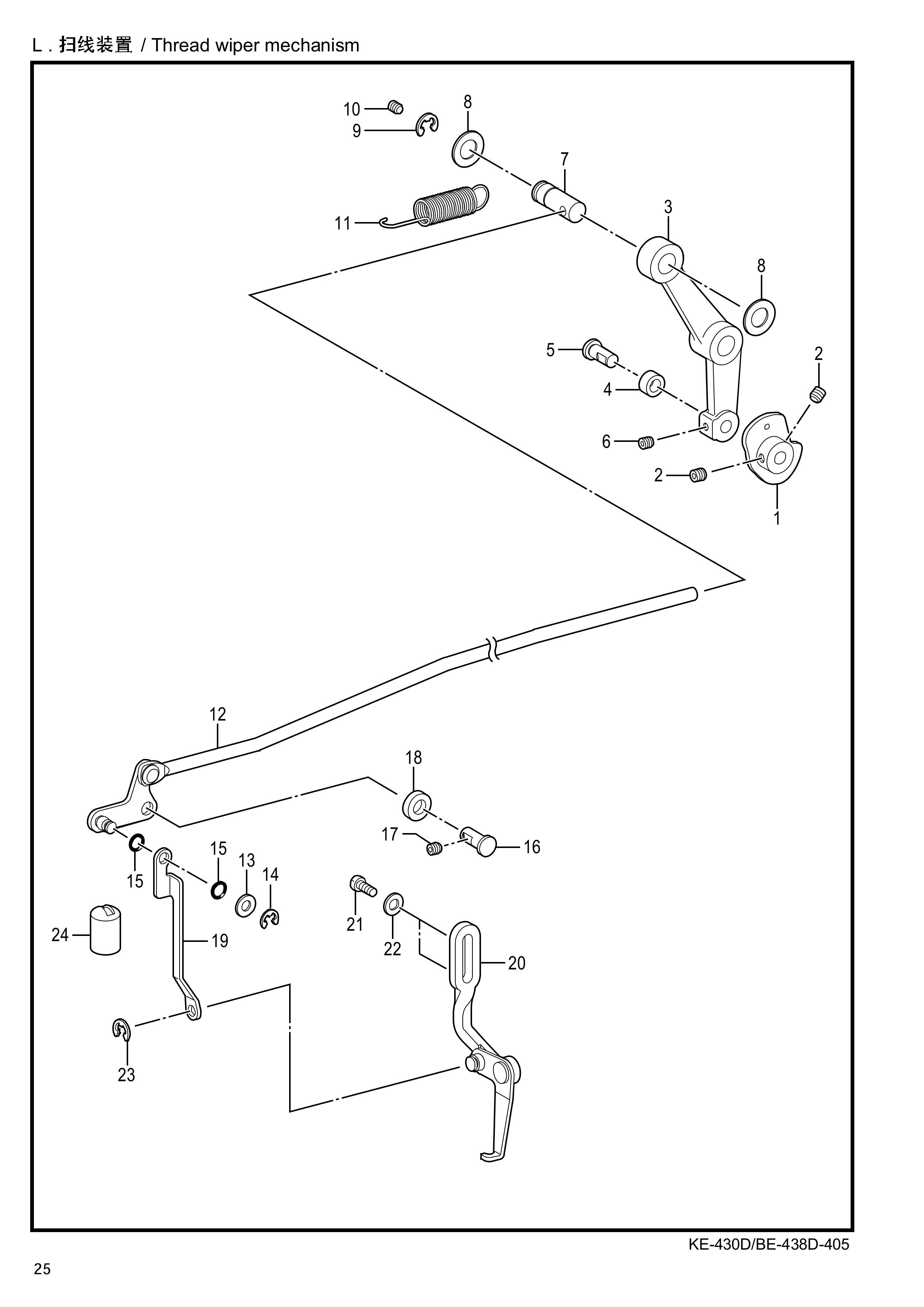

Схема деталировки
11 THREAD WIPER MECHANISM фото
# Запчасть
1 HIGHTEX 430HM SA3447001THREAD WIPER CAM
В корзину
3 HIGHTEX 430HM SA3448001DRIVING LEVER,;THREAD WIPER
В корзину
4 HIGHTEX 430HM SA3449001THREAD WIPER ROLLER
В корзину
5 HIGHTEX 430HM SA3441001W-CLAMP LIFTER ROLLER SHAFT
В корзину
6 HIGHTEX 430HM 012500536SET SCREW, SOCKET (FT) M5X5
В корзину
7 HIGHTEX 430HM SA3451001THREAD WIPER ROD SHAFT
В корзину
8 HIGHTEX 430HM S20356001WASHER, PLAIN 10
В корзину
9 HIGHTEX 430HM 048080342RETAINING RING, E8
В корзину
10 HIGHTEX 430HM 012500536SET SCREW, SOCKET (FT) M5X5
В корзину
11 HIGHTEX 430HM SA3446001SPRING
В корзину
12 HIGHTEX 430HM SA3452001THREAD WIPER ROD ASSY
В корзину
13 HIGHTEX 430HM 025050134WASHER, PLAIN S 5
В корзину
15 HIGHTEX 430HM 0810050700 RING, P5
В корзину
16 HIGHTEX 430HM SA3441001W-CLAMP LIFTER ROLLER SHAFT
В корзину
17 HIGHTEX 430HM 12500536SET SCREW, SOCKET (FT) M5X5
В корзину
18 HIGHTEX 430HM S38033002COLLAR, 13
В корзину
19 HIGHTEX 430HM SA3458001CONNECTING PLATE
В корзину
20 HIGHTEX 430HM SA3459101THREAD WIPER ARM ASSY
В корзину
21 HIGHTEX 430HM 062401006SCREW, PAN M4X10
В корзину
22 HIGHTEX 430HM 025040236WASHER, PLAIN M 4
В корзину
24 HIGHTEX 430HM SA3464001OIL CAP
В корзину
