14 LUBRICATION MECHANISM

Раздел деталировки поможет вам найти необходимую деталь на схеме.

Далее вы можете заказать ее у нас добавив в корзину и отправив заказ.

Если вы не смогли найти свою швейную машину в наших каталогах, то напишите нам на почту 363030@mail.ru с темой деталировки указав марку и модель.

Мы постараемся найти ее в бумажном виде и сделать цифровой каталог для вашего удобства.



Страницы
1 FRAME ASSEMBLY
2 FRAME ASSEMBLY
3 FRAME ASSEMBLY
4 THREAD TENSION MECHANISM
5 THREAD TENSION MECHANISM
6 THREAD TENSION MECHANISM
7 THREAD TENSION MECHANISM
8 BUSHING
9 NEEDLE BAR MECHANISM
10 CRANKSHAFT MECHANISM
11 FEED MECHANISM
12 LOOPER MEHCNAISM
13 PRESSER FOOT MECHANISM
14 LUBRICATION MECHANISM
15 REAR PULLER MECHANISM
16 REAR PULLER MECHANISM
17 REAR PULLER MECHANISM
18 UTC KNIFE MECHANISM
19 THREAD STAND AND TABLE
20 THREAD STAND AND TABLE
21 THREAD TENSION MECHANISM
22 THREAD TENSION MECHANISM
23 THREAD TENSION MECHANISM
24 THREAD TENSION MECHANISM
25 GUIDE ROLLER MECHANISM
26 WIRING AND PIPING
27 WIRING AND PIPING
28 METERING DEVICE MECHANISM
29 METERING DEVICE MECHANISM
30 ACCESSORIES
31 GAUGE PARTS

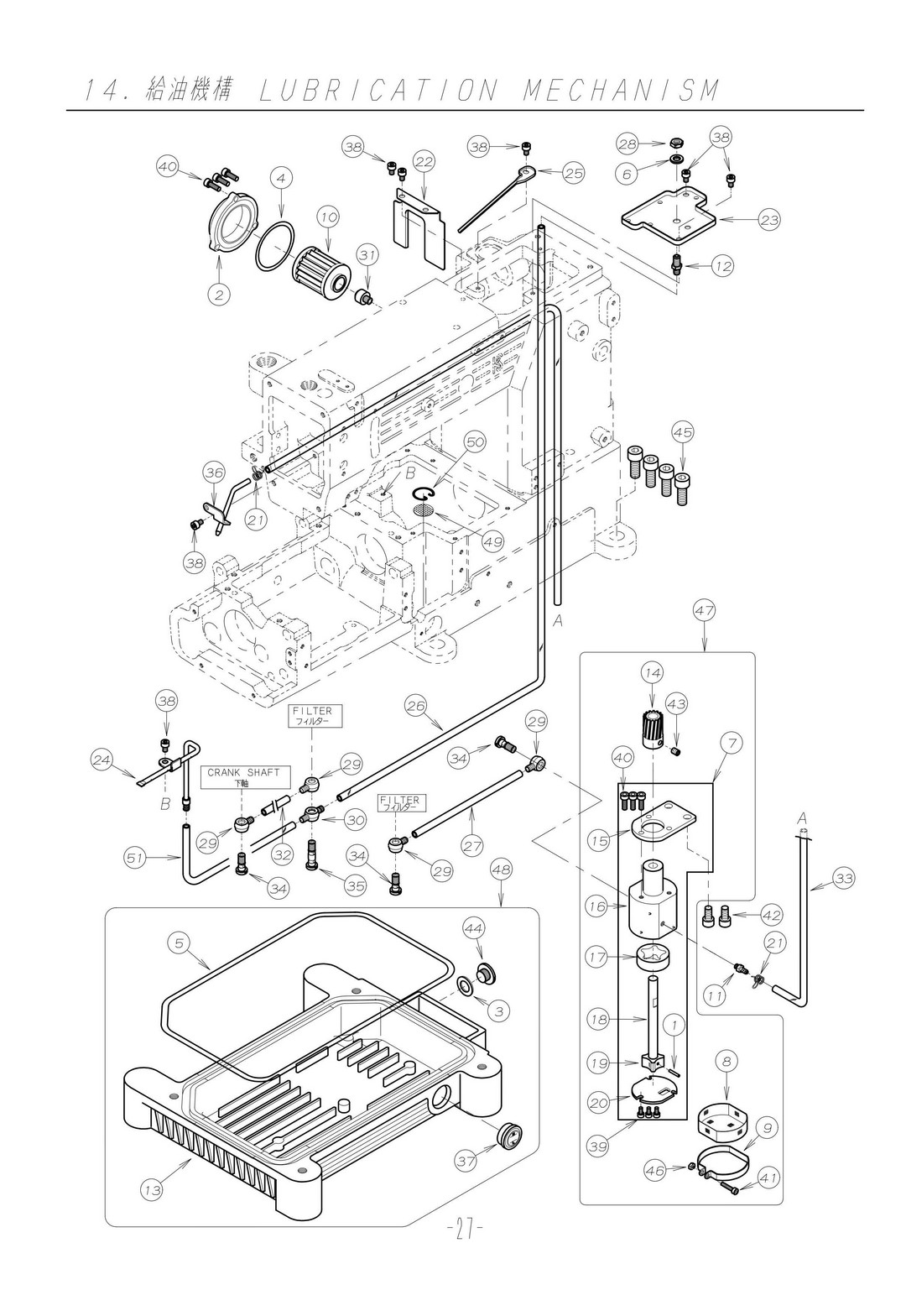

Схема деталировки
14 LUBRICATION MECHANISM фото
# Запчасть
1 KANSAI FX 17-8010-G PIN
В корзину
2 KANSAI FX 21-632 OIL FILTER CAP
В корзину
3 KANSAI FX 23-304 SEAL
В корзину
4 KANSAI FX 23-506 O-RING
В корзину
5 KANSAI FX 23-508 O-RING
В корзину
6 KANSAI FX 75-552 WASHER
В корзину
7 KANSAI FX 30-0130 PUMP ASS' Y
В корзину
8 KANSAI FX 31-156 PUMP MESH
В корзину
9 KANSAI FX 31-157 CLAMP
В корзину
10 KANSAI FX 31-222 OIL FILTER
В корзину
11 KANSAI FX 31-314 JOINT
В корзину
12 KANSAI FX 31-514 JOINT
В корзину
13 KANSAI FX 31-507 OIL RESERVOIR
В корзину
14 KANSAI FX 31-702 PUMP GEAR
В корзину
15 KANSAI FX 31-703 PLATE
В корзину
16 KANSAI FX 31-704 PUMP HOUSING
В корзину
17 KANSAI FX 31-705 OUTER ROTER
В корзину
18 KANSAI FX 31-706 PUMP SHAFT
В корзину
19 KANSAI FX 31-707 INNER ROTER
В корзину
20 KANSAI FX 31-708 PLATE
В корзину
21 KANSAI FX 35-413 CLAMP
В корзину
22 KANSAI FX 35-414 OIL FENCE
В корзину
23 KANSAI FX 35-415 O1L RELEASER
В корзину
24 KANSAI FX 35-417 OIL DISTRIBUTOR
В корзину
25 KANSAI FX 35-418 OILER
В корзину
26 KANSAI FX 35-419 TUBE
В корзину
27 KANSAI FX 35-420 TUBE
В корзину
28 KANSAI FX 88-165 NUT
В корзину
29 KANSAI FX 35-505 JOINT
В корзину
30 KANSAI FX 35-506 JOINT
В корзину
31 KANSAI FX 35-509 JOINT
В корзину
32 KANSAI FX 35-519 TUBE
В корзину
33 KANSAI FX 35-521 TUBE
В корзину
34 KANSAI FX 35-528 JOINT ВИНТ
В корзину
35 KANSAI FX 35-529 JOINT ВИНТ
В корзину
36 KANSAI FX 39-404 OIL RETURN PIPE
В корзину
37 KANSAI FX 39-504 OIL SIGHT GAUGE
В корзину
39 KANSAI FX 87-123 BOLT
В корзину
40 KANSAI FX 87-129 BOLT
В корзину
42 KANSAI FX 87-225 BOLT
В корзину
43 KANSAI FX 87-254 ВИНТ
В корзину
44 KANSAI FX 87-311 ВИНТ
В корзину
45 KANSAI FX 87-663 BOLT
В корзину
46 KANSAI FX 88-137 NUT
В корзину
47 KANSAI FX 30-0131 PUMP ASS’ Y
В корзину
48 KANSAI FX 30-5070 OIL TANK ASS’ Y
В корзину
49 KANSAI FX 31-503 OIL FILTER SCREEN
В корзину
50 KANSAI FX 39-503 CLAMP
В корзину
51 KANSAI FX 35-518 TUBE
В корзину
