5 CRANKSHAFT MECHANISM

Раздел деталировки поможет вам найти необходимую деталь на схеме.

Далее вы можете заказать ее у нас добавив в корзину и отправив заказ.

Если вы не смогли найти свою швейную машину в наших каталогах, то напишите нам на почту 363030@mail.ru с темой деталировки указав марку и модель.

Мы постараемся найти ее в бумажном виде и сделать цифровой каталог для вашего удобства.



Страницы
1 FRAME ASSEMBLY
2 FRAME ASSEMBLY
3 THREAD TENSION MECHANISM
4 BUSHING
5 CRANKSHAFT MECHANISM
6 LOOPER MECHANISM
7 FEED MECHANISM
8 FEED MECHANISM
9 LOOPER THREAD MECHANISM
10 NEEDLE BAR MECHANISM
11 NEEDLE THREAD MECHANISM
12 SPREADER DRIVE MECHANISM
13 PRESSER FOOT MECHANISM
14 LUBRICATION MECHANISM
15 LUBRICATION MECHANISM
16 REAR PULLER MECHANISM
17 REAR PULLER MECHANISM
18 REAR PULLER MECHANISM
19 KNIFE MECHANISM
20 THREAD TRIMMING MECHANISM
21 THREAD TRIMMING MECHANISM
22 THREAD TENSION MECHANISM
23 SPREADER THREAD MECHANISM
24 SPREADER THREAD TRIMMING MECHANISM
25 THREAD WIPER MECHANISM
26 FOOT MECHANISM,REGULATER SETS,KNEE SWITCH MECHANISM
27.1 WIRING AND PIPING (PNEUMATIC TYPE)
27.2 СORD CONNECTION (ELECTRIC TYPE)
27.3 WIRING AND PIPING (PNEUMATIC TYPE)
27.4 WIRING AND PIPING (PNEUMATIC TYPE
28 TABLE
29 THREAD STAND AND ACCESSORIES
30 FABRIC GUIDE FOR MODEL
31 LEFT KNIFE FABRIC TRIMMER
32 MODEL ALK EXCLUSIVE PARTS
33 PLK MODEL PLK EXCLUSIVE PARTS
34 GUIDE ROLLER MECHANISM
35 MODEL RX9701J EXCLUSIVE PARTS
36 MODEL RX9701JCD UTC EXCLUSIVE PARTS
37 MODEL PHK EXCLUSIVE PARTS
38 MODEL PHK EXCLUSIVE PARTS
39 MODEL PMD CC EXCLUSIVE PARTS
40 MODEL PMD EXCLUSIVE PARTS
41 GAUGE PARTS
42 GAUGE PARTS
43 FRAME ASSEMBLY
44 FRAME ASSEMBLY
45 BUSHING
46 CRANKSHAFT MECHANISM
47 LOOPER THREAD MECHANISM
48 NEEDLE BAR MECHANISM
49 KNIFE MECHANISM
50 THREAD WIPER MECHANISM
51 FOOT LIFTER MECHANISM,REGULATER SETS
52 WIRING AND PIPING
53 MODEL MG EXCLUSIVE ACCESSORIES
54 MODEL MG,CL EXCLUSIVE ACCESSORIES PARTS
55 TABLE
56 THREAD STAND AND ACCESSORIES
57 GAUGE PARTS

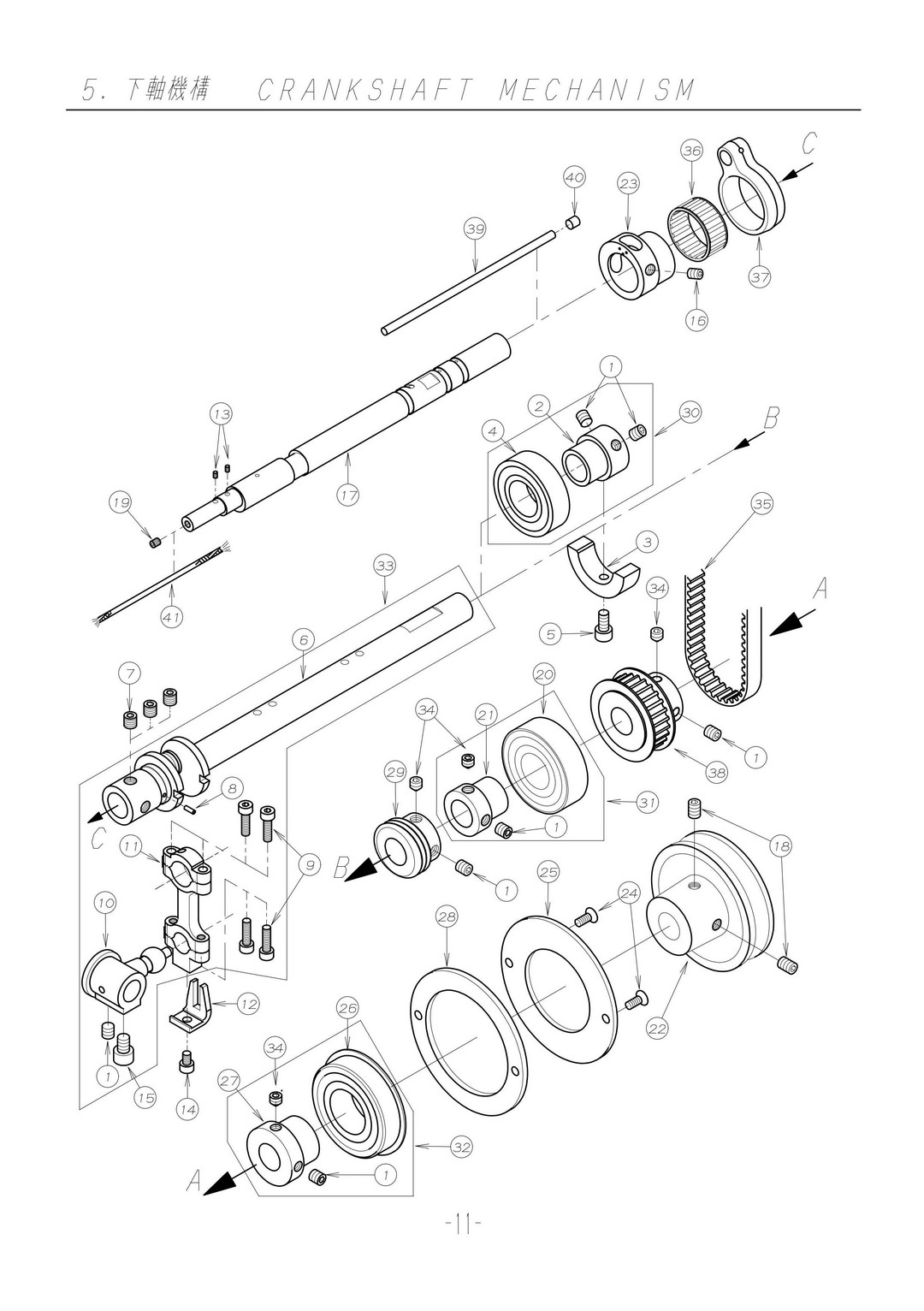

Схема деталировки
5 CRANKSHAFT MECHANISM фото
# Запчасть
1 KANSAI RX 87-172 ВИНТ
В корзину
2 KANSAI RX 69-535 SLEEVE
В корзину
3 KANSAI RX 69-536 BALANCER
В корзину
4 KANSAI RX 91-890 BEARING
В корзину
5 KANSAI RX 87-213 ВИНТ
В корзину
6 KANSAI RX 71-587 CRANK SHAFT
В корзину
7 KANSAI RX 85-113 ВИНТ
В корзину
8 KANSAI RX 93-718 PIN
В корзину
9 KANSAI RX 87-214 BOLT
В корзину
10 KANSAI RX 61-507 DRIVE BALL
В корзину
11 KANSAI RX 63-505 CONNECTION LOOPER DRIVE
В корзину
12 KANSAI RX 69-513 GUIDE
В корзину
13 KANSAI RX 23-554 FELT
В корзину
14 KANSAI RX 87-092 ВИНТ
В корзину
15 KANSAI RX 87-203 ВИНТ
В корзину
16 KANSAI RX 87-254 ВИНТ
В корзину
17 KANSAI RX 71-540 LOWER SHAFT
В корзину
18 KANSAI RX 87-242 ВИНТ
В корзину
19 KANSAI RX 84-314 ВИНТ
В корзину
20 KANSAI RX 91-994 BEARING
В корзину
21 KANSAI RX 69-518 BEARING SLEEVE
В корзину
22 KANSAI RX 69-537 V-PULLEY
В корзину
23 KANSAI RX 61-522 ECCENTRIC
В корзину
24 KANSAI RX 87-270 ВИНТ
В корзину
25 KANSAI RX 25-520 SET PLATE (B)
В корзину
26 KANSAI RX 34-826 BEARING
В корзину
27 KANSAI RX 69-529 BEARING SLEEVE
В корзину
28 KANSAI RX 25-519 SET PLATE (A)
В корзину
29 KANSAI RX 31-534 OIL PUMP DRIVING WARM
В корзину
30 KANSAI RX 60-9920 BEARING ASS' Y
В корзину
31 KANSAI RX 60-9930 BEARING ASS' Y
В корзину
32 KANSAI RX 60-9950 BEARING ASS' Y
В корзину
33 KANSAI RX 60-5020 LOOPER CRANK ASS' Y
В корзину
34 KANSAI RX 87-259 ВИНТ
В корзину
35 KANSAI RX 58-002 TIMING BELT
В корзину
36 KANSAI RX 91-413 NEEDLE BEARING
В корзину
37 KANSAI RX 63-504 CONNECTING ROD
В корзину
38 KANSAI RX 06-050 TIMING PULLEY (LOWER)
В корзину
39 KANSAI RX 23-547 FELT
В корзину
40 KANSAI RX 23-548 FELT
В корзину
41 KANSAI RX 23-341 FELT
В корзину
