1 BODY UNIT

Страницы
1 BODY UNIT
2 ARMSHAFT AND THREAD RAISING
3 NEEDLE BAR AND PENDULUM PRESSER
4 PRESSER
5 THREAD TRAPPING AND THREAD PASSING
6 BOBBIN CASE AND BOTTOM AXLE
7 FEEDING
8 LIFTING TOOTH
9 PRESSER LIFTER
10 BOBBIN WINDER
11 COMPONENTS OF FRAME

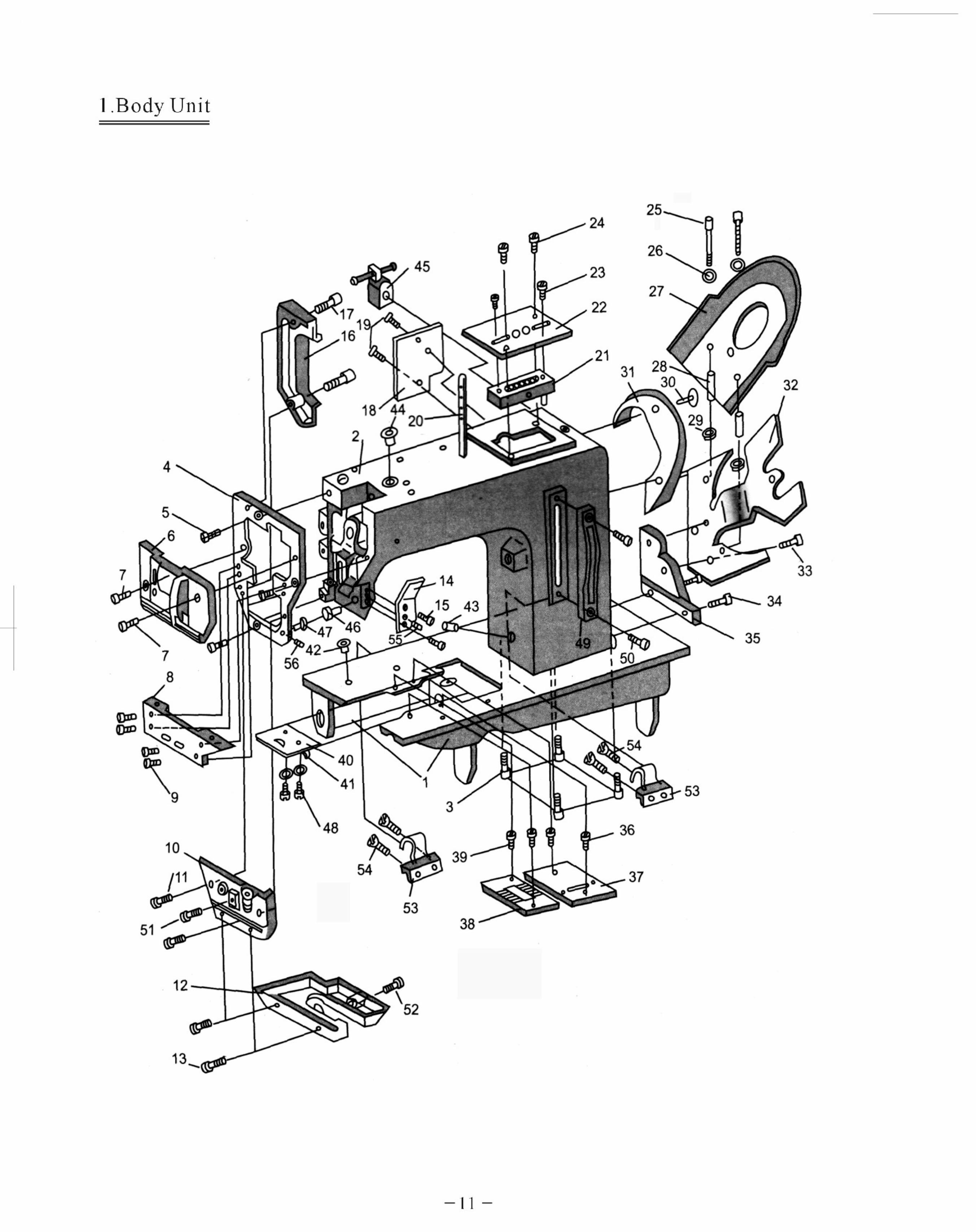

Схема деталировки
1 BODY UNIT фото
# Запчасть
1 HIGHTEX 204-370 7204-01-0010Chassis
В корзину
2 HIGHTEX 204-370 7204-01-0020Body upper segment
В корзину
3 HIGHTEX 204-370 7204-01-0030Body screw m3O X 35-4Socket head cap screw
В корзину
4 HIGHTEX 204-370 7204-01-0040Panel board catching plate
В корзину
5 HIGHTEX 204-370 7204-01-0050Catching plate screw M5X12-2, N15X20-1 Socket head
В корзину
6 HIGHTEX 204-370 7204-01-0060Panel I PASTIC
В корзину
7 HIGHTEX 204-370 7204-01-0070Panel screw M4 X 16-2 Socket head cap screw
В корзину
8 HIGHTEX 204-370 7204-01-0080Panel II
В корзину
9 HIGHTEX 204-370 7204-01-0070Panel screw M4 X 16-4Socket head cap screw
В корзину
10 HIGHTEX 204-370 7204-01-0100Panel III
В корзину
11 HIGHTEX 204-370 7204-01-0070Panel screw N14 X 16-2 Socket head cap screw
В корзину
12 HIGHTEX 204-370 7204-01-0120Oil catching plate
В корзину
13 HIGHTEX 204-370 7204-01-0130Oil catching plate screw М3 XI0-1,М3 X 6-2 Socket head cap screw
В корзину
14 HIGHTEX 204-370 7204-01-0140Side panel
В корзину
15 HIGHTEX 204-370 7204-01-0150Side panel screw M4 X 10-2 Socket head cap screw
В корзину
16 HIGHTEX 204-370 7204-01-0160Side back cover
В корзину
17 HIGHTEX 204-370 7204-01-0070“ “screw M4X4O-2 Socket
В корзину
18 HIGHTEX 204-370 7204-01-0180Back cover plate
В корзину
19 HIGHTEX 204-370 7204-01-0190“
В корзину
20 HIGHTEX 204-370 7204-01-0200Threading screw
В корзину
21 HIGHTEX 204-370 7204-01-0210Oil box
В корзину
22 HIGHTEX 204-370 7204-01-0220Upper cover plate
В корзину
23 HIGHTEX 204-370 7204-01-0230Oil box screw M4 X 12-2 plain screw
В корзину
24 HIGHTEX 204-370 7204-01-0190Upper cover plate screw
В корзину
25 HIGHTEX 204-370 7204-01-0150Belt hood screw M6 X 60-2 Socket head cap screw
В корзину
26 HIGHTEX 204-370 7204-01-0220Belt hood washer Ф 6 X 1.5-2
В корзину
27 HIGHTEX 204-370 7204-01-0270Belt hood 1
В корзину
28 HIGHTEX 204-370 7204-01-0280Belt hood screw saddled) IO X Ф 6.2X40-2
В корзину
29 HIGHTEX 204-370 7204-01-0290Belt hood nut
В корзину
30 HIGHTEX 204-370 7204-01-0230Belt hood 2 screw M4 X 7.5-2 plain screw
В корзину
31 HIGHTEX 204-370 7204-01-0310Belt hood 2
В корзину
32 HIGHTEX 204-370 7204-01-0320Belt hood support
В корзину
33 HIGHTEX 204-370 7204-01-0150Belt hood screw
В корзину
34 HIGHTEX 204-370 7204-01-0150Angel stand screw Мб X 12-2 Socket head cap screw
В корзину
35 HIGHTEX 204-370 7204-01-0350Angel stand
В корзину
36 HIGHTEX 204-370 7204-01-0360Connection board screw M5X 8-2
В корзину
37 HIGHTEX 204-370 7204-01-0370Connection board
В корзину
38 HIGHTEX 204-370 7204-01-0380Faller
В корзину
39 HIGHTEX 204-370 7204-01-0360Faller screw M5X8-2
В корзину
40 HIGHTEX 204-370 7204-01-0400Push pedal
В корзину
41 HIGHTEX 204-370 7204-01-0410Push pedal spring
В корзину
42 HIGHTEX 204-370 7204-01-0420Small oil seal
В корзину
43 HIGHTEX 204-370 7204-01-0430Small oil seal without station
В корзину
44 HIGHTEX 204-370 7204-01-0140Big oil seal
В корзину
45 HIGHTEX 204-370 7204-01-0450Oil pipe joint
В корзину
46 HIGHTEX 204-370 7204-01-0460Pendulum stand spacing pin 1
В корзину
47 HIGHTEX 204-370 7204-01-0470Pendulum stand spacing pin2
В корзину
48 HIGHTEX 204-370 7204-01-0480Push board spring Screw М3 X 4-2 plain screw Shim Ф 6.8 X Ф 3.2 X 0.5-2
В корзину
49 HIGHTEX 204-370 7204-01-0490Stitch cover board
В корзину
50 HIGHTEX 204-370 7204-01-0150Stitch cover board screw Мб X 16.2Socket head cap screw
В корзину
51 HIGHTEX 204-370 7204-01-0070Drawing stand screw M4X 8-1 Socket head cap screw
В корзину
52 HIGHTEX 204-370 7204-01-0130Catching oil plate screw М3 X 10-1 Socket head cap screw
В корзину
53 HIGHTEX 204-370 7204-01-0530Hinge 2
В корзину
54 HIGHTEX 204-370 7204-01-0540M8 X 20-4 Countersunk
В корзину
55 HIGHTEX 204-370 7204-01-0550Top wire of Pendulum stand spacing pin Мб X 6 Grub socket head cap screw
В корзину
56 HIGHTEX 204-370 7204-01-0560Top wire of Pendulum stand spacing pin 2 M5X8 Grub socket head cap screw
В корзину
